【はじめに】

人工呼吸器の波形には、ループ波形というものがあり、それは圧容量曲線とフローボリューム曲線であります。圧容量曲線は前に書いたので、見てない方は見てください。今回はフローボリューム曲線について書きます。



【フローボリューム曲線について】

フローボリューム曲線は縦軸を流量:フロー(L/sec),横軸を肺気量:ボリューム(L)の曲線です。

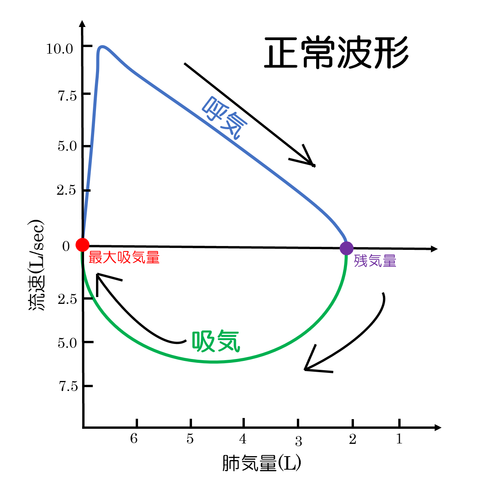

フローボリューム曲線正常波形


流量の正側が呼気で、負側が吸気です。時計周りに曲線が描かれます。



横軸の詳細

肺の空気は全部、外に出ることはありません。なので曲線の横幅は、最大吸気量と残気量で決まります。



【換気障害のフローボリューム曲線】

閉塞性換気障害の場合の波形


フローボリューム曲線閉塞性換気障害

閉塞性換気障害は気道抵抗が上がるので、流量が遅くなり、正常波形に比べて高さが無い波形になります。

時定数τRCから考えると、気道抵抗Rによりτが上昇、τの上昇は変化量低下が考えられます。



拘束性換気障害の場合の波形

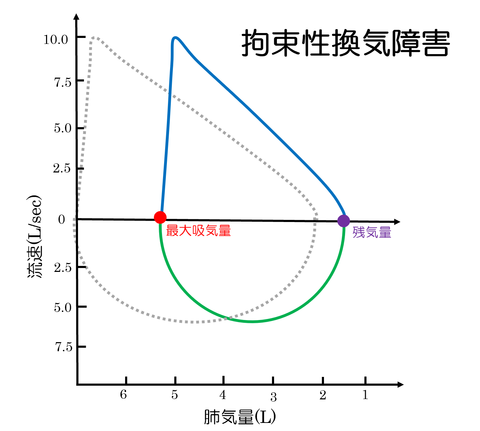

フローボリューム曲線拘束性換気障害


拘束性換気障害は肺のコンプライアンス低下による肺活量減少なので、正常波形に比べて横幅が狭い。

時定数τRCから考えると、肺容量Cによりτが減少、τの減少は変化量上昇が考えられます。



波形から見える時定数と変化量について


フローボリューム曲線比較

【特異的なフローボリューム曲線】

フローボリューム曲線で閉塞性換気障害の種類までわかることがあるそうです。

自分は見たことはないんですが・・・

気管狭窄(上気道の固定性閉塞)

フローボリューム曲線気道閉塞

上気道の閉塞は呼気吸気どちらも流量が低く平坦な波形になります。



声帯麻痺(胸郭外閉塞)

フローボリューム曲線声帯麻痺

声帯は吸気時に開いて抵抗を減らしています。なので声帯麻痺が起きると、吸気時のみ気道抵抗が上昇し、吸気流量のみが減少します。



【おわりに】

ほかにも疾患別のフローボリューム曲線は、検索すれば沢山でてきます。それらの波形の形を覚えるのではなく、曲線の仕組みを理解すれば、形だけで呼吸の状態を予測できるのではないでしょうか。
