はじめに


呼吸器を患者さんに装着して、患者さんの呼吸の状態を把握するために、グラフィック波形があります。波形の形や大きさで患者さんの呼吸の状態を予想出来たり、適切な呼吸器の設定かどうかもわかります。今回はループ波形の圧量曲線について書きます。



圧量曲線


圧量曲線は、縦軸が容量[mL]で、横軸が圧力[mmH2O]のグラフで出来ています。陽圧換気の場合は、反時計周りに吸気⇒呼気の順番で波形は作られます。正常な波形は「葉っぱ」に似ています。

圧曲線について


圧容量曲線から解ること、

   コンプライアンス

   呼吸仕事量:気道抵抗

   適正PEEP()

   肺胞過伸展

これら4つについて解説します。



①コンプライアンス


コンプライアンスとは、簡単に言うと肺の柔らかさを表しています。単位は[L/mmH2O]なので、このグラフ自体が、肺の柔らかさを表すグラフといっても過言ではございません。

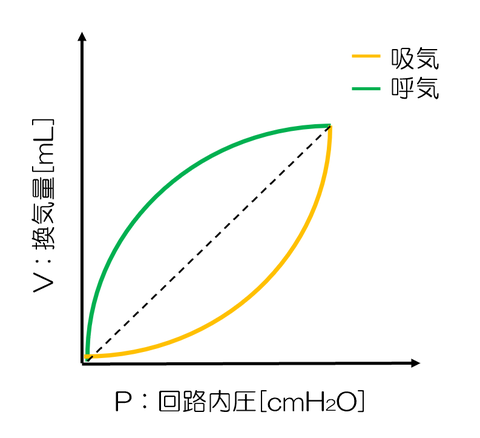

その柔らかさを見定め方は、グラフの始点と、呼気と吸気の切り替わりのところを、繋いだ接線の「傾き」で肺の柔らかさが分かります。



正常コンプライアンス

正常コンプライアンス


高いコンプライアンス(柔らかめ)

正常コンプライアンス


圧がそんなにかかっていないけど、換気量が入っているのが分かると思います。

なのでこの波形の肺は、柔らかい=高いコンプライアンス といえます。



低いコンプライアンス(かため)

低コンプライアンス


圧が高くかかっているけど、換気量が入っていないのが分かると思います。

なのでこの波形の肺は、かたい=低いコンプライアンス といえます。



ザックリいうと

傾きの、「倒れ気味」と「立ち気味」のどっちかで、直感的にわかるということです。


②呼吸仕事量:気道抵抗


波形の「面積」でもわかることがあります。

それは、

呼吸仕事量①



オレンジ色で塗られた面積で呼吸仕事量が分かるということです。

具体的に言うと「この面積と呼吸筋の消費する酸素量が比例関係である」ということです。



まず、この塗られた面積を分割し説明します。

呼吸仕事量②


この塗られた面積は、「弾性抵抗に対する仕事」を表しています。

そうなるとコンプライアンスが低い方が、呼吸仕事が多いことが分かります。



残りの面積は、「粘性仕事量に対する仕事」を表しています。

粘性仕事量の大部分が気道抵抗を表しています。



呼吸仕事量③



吸気(下)のカーブが、曲がっているほうが、気道抵抗が多いことになります。



気道抵抗が大きい場合、


呼吸仕事量④


という波形になります。

③適正PEEP(仮)

適正PEEPの正確な指標ではなく、PEEPの設定を参考程度に見ている施設もあるということを踏まえて読んでください。

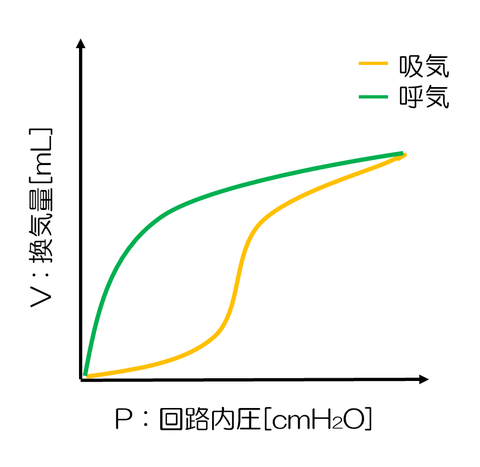

適正PEEP


このような波形は特別珍しい波形ではありません。



呼吸器疾患がある場合、正常な肺胞と虚脱した肺胞が混ざっている状態にあります。

すると回路内圧の上昇で、虚脱した肺胞が拡張し動員され、ある圧で急激に換気量が増加する。その気道内圧をinflectin pointといい、日本語で「変曲点」といいます。



なのでinflectin point PEEPにすると虚脱した肺胞を拡張させたままにできます。



④肺胞過伸展

肺胞過伸展


この「鳥のくちばし」みたいな形は肺胞過伸展を表しており、一回換気量が適正より多いことを表しています。



回路内圧は上がっているのに、換気量が入らないので鋭い波形になっています。



この場合は一回換気量を下げると波形はもとに戻ります。
